DGQY-H电压互感器现场校验仪参数

电压互感器校验仪 该电压互感器现场校验仪适用于电力试验中对电压互感器的误差（比差、角差）的测量
标准支持： JJG314-2010,JJG1021-2007
图片展示 操作方法
售前：027-87875698、售后：027-87180938
打印产品信息

技术参数

DGQL-H电压互感器现场校验仪参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

规格 电压互感器校验仪
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
变比范围 全范围测量(电磁型)±0.2%
误差测量范围 一次电压 全范围测量(电磁型，任意一次电压均可)
二次电压 100V,100v/√3
功率因数 0.0～1.0
极限误差(见下表) ±0.05%

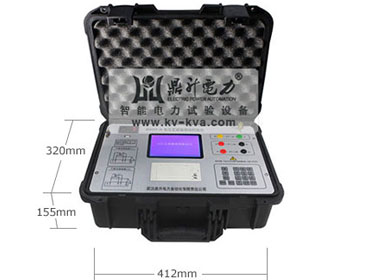

外形尺寸（主机） 412*320*155mm3
重量（主机） 6kg
外形尺寸 400*255*100mm3
重量 2kg
测量误差
额定电流 比差(±%) 角差(± ′ )
80% 0.050 2
100% 0.050 2
120% 0.050 2
详细说明见"附录三"
稳定度 0.03 2
详细说明见"附录四"
直流电阻 0.0～0.1Ω,±3% 0.1～50Ω,±1%
PT二次负荷 1VA～500VA,±2%
检定 电压范围 0～100V(百分表误差0.5%)
比差 0.001%-3%(100V)
角差 0.00′-50′(100V)
误差 △X=±(2%×X+2%×Y±2个字)
△Y=±(2%×X+2%×Y±2个字)
导纳 0.1ms-99.9ms
工作电源 AC 220V ±10%/50Hz±2%
环境温度 0～40℃
整机功耗 30W(静态)150W(工作)
环境湿度 25℃时<85%
整机重量 ≤6Kg
注： DGQL-H电压互感器现场校验仪产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知，咨询热线：027-87875698。
